Aerospace Aeronautical Defense Engineering - Consultancy & Publishing

Consultation Services



 Experience


Challenge...

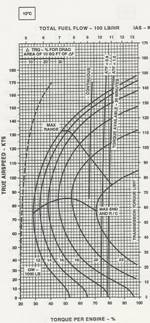

UH-60A/EH-60A Blackhawk
Typical Cruise Charts

Digitization Requirements

 * Accountability

 * Validation

 * Quality Assurance and,

 * Fidelity to Analog
    original



"Splined" XYZ Dataset with
2-D Interpolation Module

Results...

 * Visually Inspected
   Tables & Charts

 * Functionally Check
   Spreadsheet

 * 2-D Interpolation
   Module facilitates
   analysis and,

 * Enables immediate use
    Certification/Sign-off




Analog-To-Digital Graphic Data Conversion
Need to convert analog graphic aircraft or engine performance data to digital?...

Our proprietary software
  • Calibrates Digitizer to Specimen,

  • Corrects for specimen misalignment and

  • Captures points directly into an Excel spreadsheet

  • Values expressed in proper Engineering Units (EU's)

Analog-To-Digital Conversion Process
  • Visually Inspect Specimen

  • Digitize Analog Curve(s)

  • Raw Data Processing

  • Analog Curve Dataset Processing

  • Technical Data Validation

  • Quality Assurance

  • Digitized Deliverable Products

  • End use or application

Deliverables include:
  • Certified Technical Data Report hardcopy, and

  • Electronic Workbook equivalent

  • Powered by Microsoft® Excel…











North American B-25J
Wright R-2600-13



Need help with..

  Preserving faded and deteriorated legacy aircraft performance charts?...  Do you have operational legacy airplanes, however need a computerized Airplane Flight Manual (AFM) Performance solution?...  FAA Approved for operational use?...

  WingNotes™ International understands FAA Airplane Flight Manual (AFM), Performance in context of regulatory requirements.  Contact WingNotes with your Aircraft Performance Engineering, Analog-to-Digital Data Conversion challenge.

Printable Brochure
Download details:

Works with
Adobe Acrobat Reader

Filename:

WI_AADE.pdf




Airworthiness & Certification Solutions. . .
